F8超宽带便携式无人机探测设备

公安实战应用背景与查处“黑飞”实战场景

一、公安实战应用背景

      近年来，民用无人机数量爆发式增长，无证飞行、违规飞行、恶意“黑飞”等问题日益突出，严重扰乱社会治安秩序、公共安全与空域管理。非法无人机飞行极易引发偷拍偷窥、非法测绘、干扰警务活动、违规闯入重点区域、传播违法信息、投掷违禁物品等案事件，已成为基层公安机关治安管控、反恐防恐、网络安全、交通管理、警卫安保工作中的高频风险点。

     传统依靠群众举报、视频巡查、人工排查的方式，存在发现晚、定位难、取证慢、找不到飞手等短板，难以实现精准打击、快速处置、源头管控。F8超宽带便携式无人机探测设备具备无源探测、超宽频段、快速锁定、便携机动等特点，可实现对“低慢小”无人机的提前发现、精准测向、快速追踪、上门核查、落地找人，为公安部门查处“黑飞”案件、固定违法线索、开展飞手核查、规范空域管理提供核心技术支撑，是基层派出所、巡特警、治安、网安、空管业务警种开展低空管控的必备实战装备。

二、面向公安查处“黑飞”案件核心实战场景

（一）黑飞线索预警与先期处置

针对群众举报、视频巡查、指挥中心派单的无人机扰民、偷拍、闯入禁飞区等警情，民警携带便携式探测设备快速抵达现场，实时扫描空域、识别信号、锁定无人机类型与飞行方向，第一时间发出声光告警，快速判明是否存在非法飞行，为是否启动处置、是否布控追踪提供依据，实现警情快速闭环。

（二）非法飞行精准测向与轨迹追踪

在城区、居民区、商圈、公园等复杂环境中，设备可快速锁定无人机信号来源与飞行方位，民警沿信号强度逐步靠近，精准追踪无人机飞行轨迹，直至找到无人机起降点、飞行落点或操控人员藏匿位置，解决传统“看见飞机找不到人、听见声音找不到源”的实战难题。

（三）落地找人·上门核查飞手

设备通过超宽带信号识别，可精准定位飞手操控位置（后续推出定位飞手版），帮助民警快速锁定操控人员所在楼栋、楼层、窗口、院落，实现“机到人到”。民警可直接上门开展身份核查、飞行资质查验、飞行目的询问、现场取证、普法告知，对无证飞行、违规飞行、恶意黑飞依法开展口头警告、当场处罚、立案查处，大幅提升核查效率与执法震慑力。

（四）重点区域常态化巡防管控

针对党政机关、机场净空区、高铁站、危化品企业、大型商超、学校、考场、文博单位等禁飞区、重点保护单位，民警开展徒步巡逻、定点值守、动态巡查，实时探测非法闯入无人机，提前预警、提前驱离、提前查处，从源头防范黑飞风险，筑牢重点部位低空安全防线。

（五）黑飞案件固定证据与依法查处

在查处偷拍偷窥、非法航拍、扰乱公共秩序、非法测绘等涉无人机违法案件中，设备可实时记录信号频段、飞行时间等，形成可回溯、可佐证的技术数据，配合现场笔录、音视频取证，形成完整证据链，为治安处罚、案件办理、依法打击提供技术支撑。

（六）重大警情与活动低空安保

在大型会议、节庆活动、体育赛事、要人警卫、突发案事件现场，开展低空安全警戒，快速识别、排查、处置非法无人机，严防空中干扰、偷拍、扰序行为，保障现场安全、警务活动顺畅开展，实现“空中不失控、地面能管控”。

（七）空域治理与普法宣传联动

结合日常巡逻与查处行动，通过设备快速发现违规飞手，现场开展普法教育、政策宣讲、禁飞告知，引导依法登记、持证飞行、规范飞行，推动从“被动查处”向“主动治理”转变，提升辖区低空安全管理规范化水平。

 F8手持侦测与干扰设备联动

    F8超宽带便携式无人机探测设备采用超外差技术架构设计，可实现对100MHz-8GHz频段内，大疆（DJI）、道通（Autel）等行业主流品牌无人机搭载的基于OFDM技术的高清数字图传信号，以及各类DIY穿越机配备的FM模拟图传信号的侦测。设备采用双天线硬件配置及多通道并行扫描技术，具备侦测响应速度快、探测灵敏度高、有效侦测距离远、信号识别虚警率低、系统扩展性强、操作便捷高效等核心技术优势。

主要功能特点说明

1、全频谱精准侦测：设备侦测频段覆盖100MHz-8GHz，实现1MHz步进无死角探测，达成超宽带全频谱覆盖能力。针对各频段穿越机与大疆、道通无人机工作频段，可实时捕捉其模拟图传信号，具备行业领先级超低误报率，同步显示无人机类型、信号频率、信号强度等核心参数，灵敏度一般优于-96dBm。

2、探测距离：视距空旷环境≥1.5km，城市复杂电磁环境1km左右；响应时间≤2-3S，支持探测大疆（DJI）、道通（Autel）等行业主流品牌无人机最远距离可达3km。

3、穿越机寻向功能：支持定向测向天线选配更换，用户可通过调整定向天线方向，观察信号强度数值的动态变化，快速定位穿越机信号来源方位，提升目标锁定效率。

4、穿越机视频实时截取：可对100MHz-8GHz频段内穿越机模拟图传信号实现实时视频截取，实时获取FPV（第一视角）摄像头传输的视频画面。设备提供双模式视频显示方案：一是通过设备本体显示屏直接查看；二是通过设备标配磁吸接口外接大屏终端，实现实时画面导出与大屏显示，适配多样化作业场景使用需求。

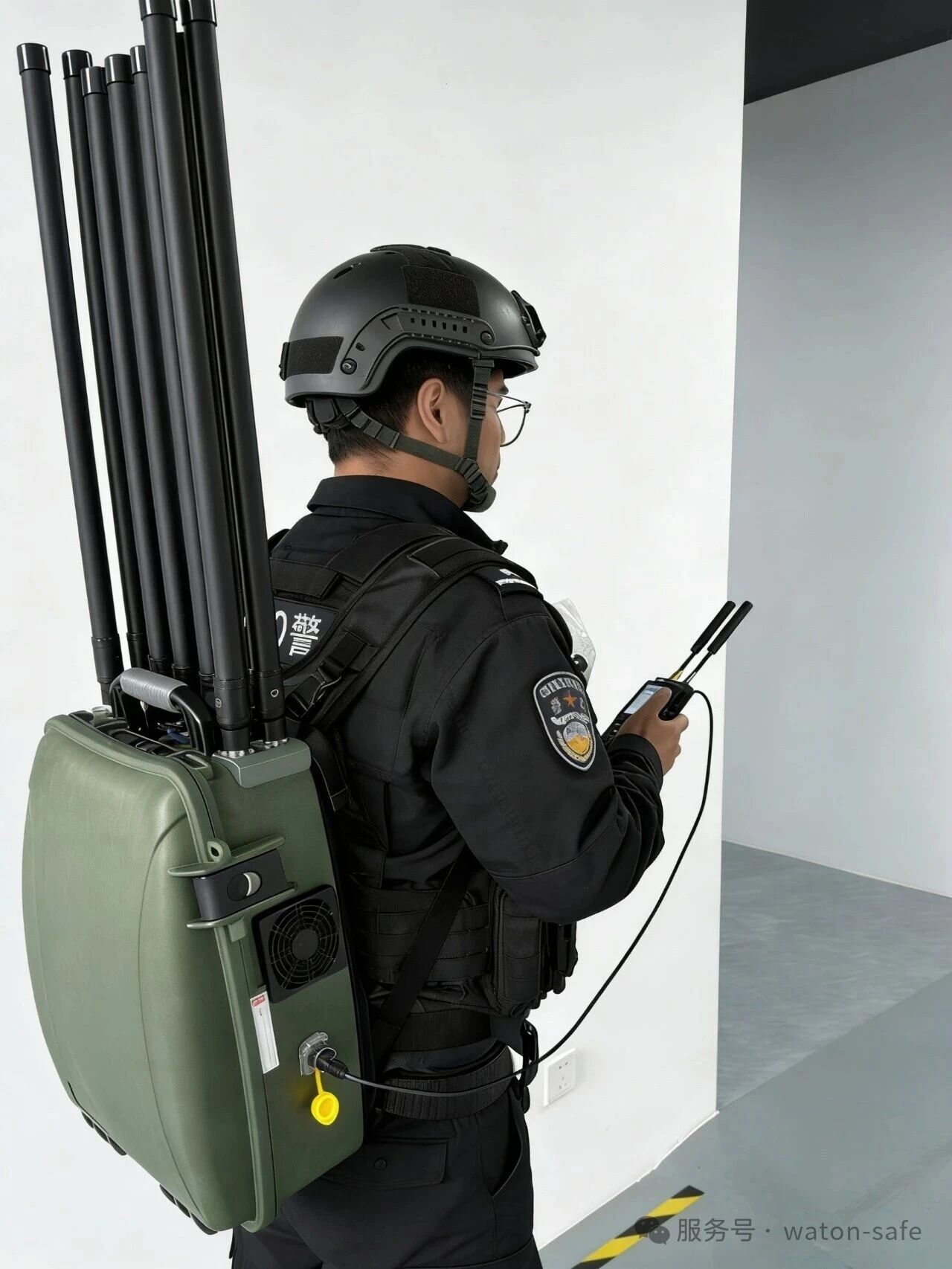

5、干扰设备联动功能：通过设备磁吸接口，可与背包式反制设备实现快速联动对接，构建远距离“探测-反制”一体化作业体系，显著提升作业效率与空域管控能力。

6、宽温域稳定运行性能：设备具备优异的高低温环境适应能力，在-20℃低温环境下可稳定运行，在60℃高温环境下仍保持无故障运行，确保极端气候场景下的持续稳定作业。

7、便携性：单兵手持，可更换锂电池，续航4-8小时（双电可选）；防护等级IP54/IP55，适应户外执勤。

8、大功率快充支持：兼容35W大功率快充协议，充满电仅需1小时，实现快速补能，显著降低充电等待时长，提升设备使用效率。

9、蓝牙无线数据传输：支持蓝牙无线数据传输功能，可将监测过程中的各类数据实时传输至配套终端设备，实现数据远程查看与管理，提升操作便捷性。

                                                                                                   F8超宽带便携式无人机侦测设备

主要核心参数

可选配清单：外接屏幕、外打击线缆、寻向定向天线。
